I N T R O D U C C I Ó N

¿Qué es el grabado?

El grabado es el resultado de una técnica de impresión que consiste en transferir una imagen dibujada con instrumentos punzantes, cortantes o mediante procesos químicos en una superficie rígida llamada "matriz" con la finalidad de alojar tinta en las incisiones, que después se transfiere por presión a otra superficie como papel o tela.

La matriz suele ser de metal, empleándose generalmente planchas de cobre o aluminio pero también se usan otros materiales como madera, piedra o incluso placas acrílicas, y en ella se realiza el dibujo por medio de líneas generalmente, excavadas en la superficie de la plancha. Existen varias técnicas para grabar el dibujo.

La palabra "grabar" es de etimología alemana "graben" significa cavar. Entró en el castellano por medio del término francés "graver". El significado de grabar es trazar en una materia, marcas, letras o signos con una pieza incisiva como el buril.

SEMESTRE
1°UNIDAD:

1.0.-Grabado (Relieve) Linoleo
1.1.- Antecedentes teórico y prácticos de la Grabado.
1.2.- El principio de la Grabado.
1.3.- El Grabado en Relive (Linoleo).
1.4.- Tintas y soportes.
1.5.- Matrices.
1.6.- Elaboración de Proyectos.
1.7.- Sistema de registro.
1.8.- Impresión y edición.

M A T E R I A L E S

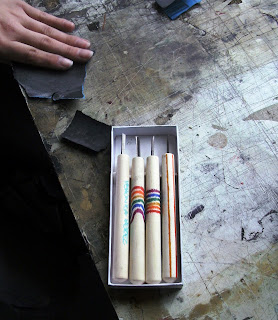

GUBIAS



-Estas son nuestras herramientas de trabajo, las cuales tenemos que prepararlas para comenzar a trabajar en la matriz.
Generalmente no vienen lijadas por lo que nosotros con lija de agua las tenemos que lijar dándoles una forma definida.

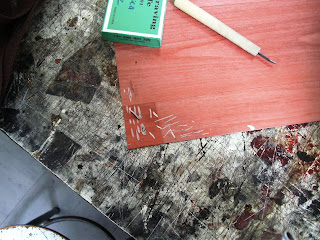

Después de haberlas lijado un buen rato se prueban en un trozo de linóleo y si es fácil deslizar un trazo y continuo significa que están listas para empezar a trabajar con ellas.

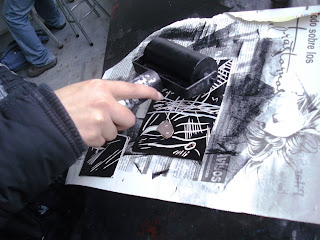

RODILLO Y ESPÁTULA



Estas dos herramientas se complementan ya que la espátula es para sacar la tinta que se guarda en un pote de plástico y se pone un poco en el mesón para luego ser esparcida con el rodillo.
La tinta se esparce con el rodillo en un solo sentido en el momento de utilizarla.

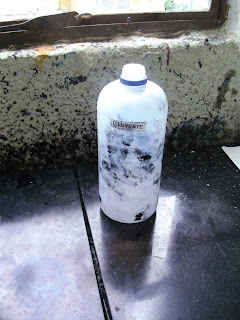

DILUYENTE O PARAFINA



Estos materiales se utilizan para limpiar clase a clase, nos turnamos con mis compañeros para limpiar con diario el mesón y el rodillo después de haber terminado. Es recomendable usar parafina porque el diluyente es más fuerte.

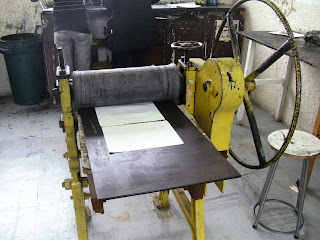

PRENSA



La prensa es un elemento esencial para trabajar, esta es la que lleva a cabo la obra.
Se puede regular con una manilla el grado de presión que se le quiere dar al grabado y según este es más fácil o más difícil girar la manilla grande que tiene al costado.
Se ponen papeles limpios en la base y en la parte superior de la prensa para que no se ensucia el papel del trabajo.

GRABADO - R E L I E V E (LINOLEO)

-En esta unidad de relieve se pueden escoger dos posibilidades de trabajo, una es relieve ya sea trabajado con tinta o con acuarelas etc o trabajar solo con tinta.

RELIEVE



TINTA



Yo en mi caso decidí trabajar con tinta. Hice varios diseños que se me iban ocurriendo hasta finalmente decidirme por el que me gustaba más y así trabajarlo con mas precisión para ser utilizado para el certamen I.



Matriz I



Matriz II



Matriz III

C E R T A M E N I: " LIBRE ALBEDRIO"

PASOS:
1)idea: Empecé teniendo en mente diversos animales, a los cuales les quería dar un toque fuera de lo real medio caricaturescos.
Nombre: libre albedrio--> le di este nombre porque creo que los animales necesitan tener libertad, es mas ellos son libres de hacer lo que quieran pero muchos están en zoológicos y casas en los cuales son maltratados y abusados. A través de estos rectángulos y espacios entremedio es la representación de una jaula que están encerrados y sometidos a obedecer lo que los dueños quieren y les quitan su libertad de vivir y expresión siendo que ellos deberían estar corriendo, volando, nadando, viviendo por donde y como quisieran.

2)Concretar la idea: Después de haber elegido los animales, les quise asignar un color a cada uno y que cada animal tuviera su espacio por lo tanto hice 6 diferentes matrices cada una con su forma propia y color.



3)Matrices: recorte seis pedacitos de linóleo de 8cms x 10cms, en los cuales dibuje seis animales diferentes y en estos contornos les hice los ojos nariz manos etc.



4)Papel edición color: utilice papel fabriano n°300 de 41cms x 26,5 cms dejando un margen de 5cms y espacios de 0,5 cms de separación por cuadrados. Los cuadrados son de papel volantín de 8cms x 10cms las mismas medidas que eran los pedazos de linóleo en un principio.
Luego de ser pegados con pegamento en barra en el papel fabriano se pasa por la prensa para que se adhiera mejor al papel.



5)Posición: los colores los ubique en orden según el arcoíris y los animales los puse en el color que yo los reconozco y los identifico.
El primero es rojo y es un elefante, el segundo es anaranjado y es un oso, el tercero es amarillo y es una jirafa, el cuarto es verde y es un cocodrilo, el quinto es azul y es un hipopótamo y el sexto u ultimo es morado y es un flamenco.

6)entintar: Luego de tener listas todas las matrices y el papel de edición pegado y prensado, ubique las matrices sobre un papel limpio, esparcí la tinta con la espátula y el rodillos y empecé a entintar una por una en un solo sentido porque sino estaría quitando tinta en vez de ponerle.





7)Edición:
Primero: se ubican unos rectángulos de cualquier papel liso para que no se ensucie el papel original del grabado en la parte de la base de la prensa y en la parte superior y en el medio va el papel de edición con color.
Segundo: se ubican las matrices entintadas boca abajo en el lugar que quiero que aparezca la imagen.



tercero: se tapa la prensa con la cubierta y se ajusta la presión necesaria para lo que uno quiere.
cuarto: se gira la rueda que va ejerciendo presión la cual va aplastando la matriz y lo que fue sacado con las gubias queda blanco y lo otro negro. (En mi caso lo blanco es de colores porque yo tape la superficie blanca con estos papeles)
quinto: Después de haber girado por completo la rueda y haber pasado la placa de un lado hacia otro, se destapa la cubierta y con cuidado se retiran las matrices del papel para que no se ensucie nada y así quede pulcro y con factura el trabajo.

8)secado: Al termino de cada copia las fui ubicando debajo de las mesas en la rejillas para que no se ensuciaran y nadie las pasara a llevar. Al paso de unas horas y notar que estuvieran secas las puse en mi carpeta y entre cada una le puse papel limpio por si todavía no estaban secas por completo.



9)obra terminada y final:
